概述

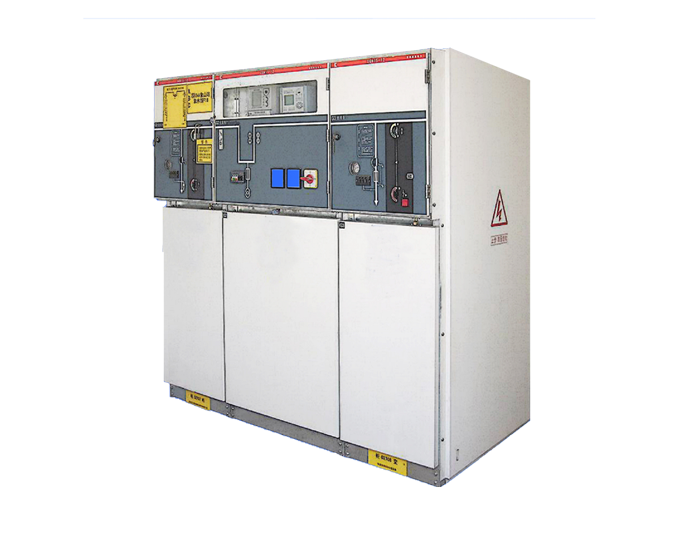

HXGN15-12型單元式、模塊化六氟化硫環網柜是新一代以六氟化硫開關作為主開關而整柜采用空氣絕緣的、適用于配電自動化的、既緊湊又可擴充的金屬封閉開關設備，具有結構簡單。操作靈活、聯鎖可靠、安裝方便等特點，對各種不同的應用場合。不同的用戶要求均能提供令人滿意的技術方案。
傳感技術和最新保護繼電器的采用，加上先進的技術性能及輕便靈活的裝配方案。
主要技術參數
額定電壓： 12KV
額定雷電沖擊耐受電壓： 相間及相對地75KV，斷口間85KV
一分鐘工頻耐受電壓： 相間及相對地42KV，斷口間48KV
額定頻率： 50/60HZ
額定電流： 主母線630A，分支母線630A
額定短路耐受電流： 主回路20KA/3S，接地回路20KA/2S
額定峰值耐受電流： 50KA
轉移電流： 1700A
防護等級： IP2X
負荷開關機械壽命： 5000次
接地開關機械壽命： 2000次
防護等級： IP3X
外形尺寸（寬x深x高）： 375(500、750)x860x1800mm
