概述

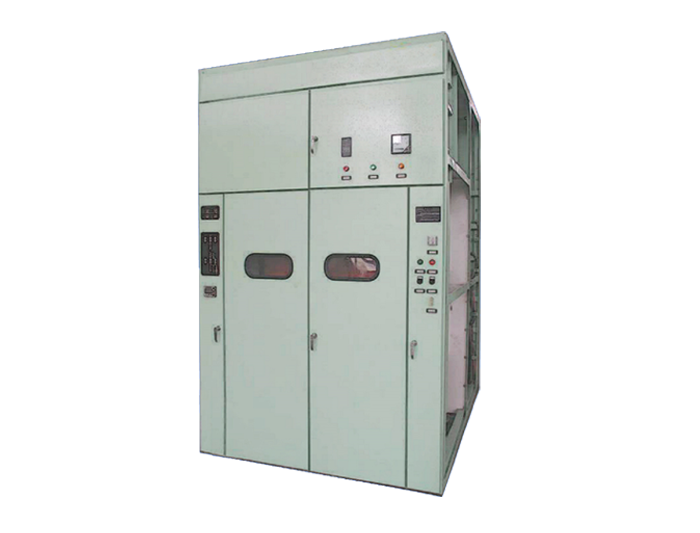

JYN1-40.5型移開式金屬封閉高壓開關柜，適用于交流50HZ，額定工作電壓為35KV電力系統中，作為中小型發電廠，變電所和工礦企業，配電所，接受和分配電能的戶內開關設備使用，亦可作啟動，停止電動機、切合電容器、電爐變壓器等頻繁操作設備的控制設備使用。
主要技術參數
額定電壓：40.5KV
主母線的額定電流：1000A、1250A、1600A
配用斷線路器的額定電流：1000A、1250A、1600A
額定頻率：50HZ
額定短路開斷電流：16 、20 、25、31.5kA
額定短時耐受電流/額定短路持續時間：16 、20 、25、31.5kA/4S
額定峰值耐受電流：40 、50 、63、80kA
額定短路關合電流：40 、50 、63、80kA
控制回路額定電壓：DC：110V、220V、 AC：110V、220V
外形尺寸（寬x深x高）：1818x2400（有附柜增加855）x2925mm
防護等級：IP2X
