概述

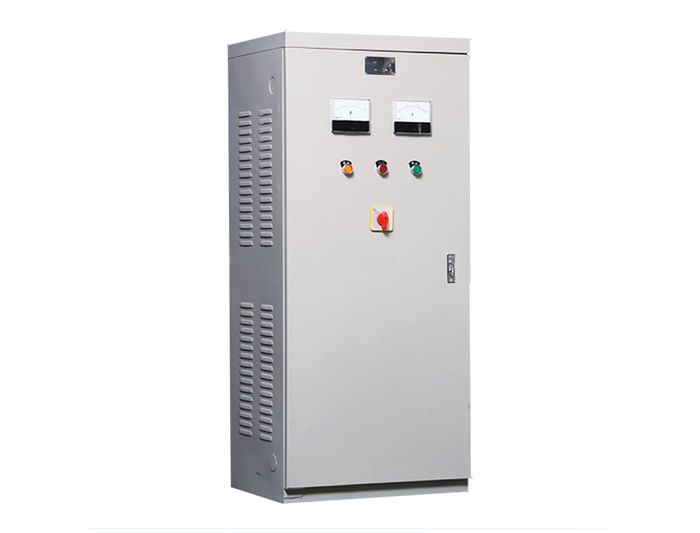

JJ1B系列自耦減壓啟動柜，適用于交流額定電壓為380V（660V），頻率為50-60HZ，額定功率為11-315KW三相鼠籠型電動機的降壓啟動。裝置具有停止控制和過載、斷相短路保護等功能。裝置可根據用戶的要求提供計算機控制及DCS控制接口，適宜不頻繁啟動的設備使用。
本系列產品的性能符合IEC292－4，JB/DQ6187-86的有關規定。是XJ01的換代產品。
主要技術參數
額定工作電壓： 380V
額定絕緣電壓： 660V
額定工作頻率： 50Hz
額定工作電流： 22-630A
控制電機最大容量：11-315KW
產品結構
1 本產品為柜式防護結構。由自耦變壓器、自動開關、交流接觸器、熱繼電器、電流、時間轉換器、中間繼電器等元件組成。
2 本產品有手動、自動二種工作方式，由轉換開關進行自動或手動切換。同時遙控輸入接端子，以備遙控之用。
3 自耦變壓器備有額定電壓65％（或60％）及80％二檔抽頭，出廠時接65％（或60％）抽頭上，如用戶需要可自行改接到80％的抽頭上，也可以在訂貨時說明需接的抽頭位置。
