概述

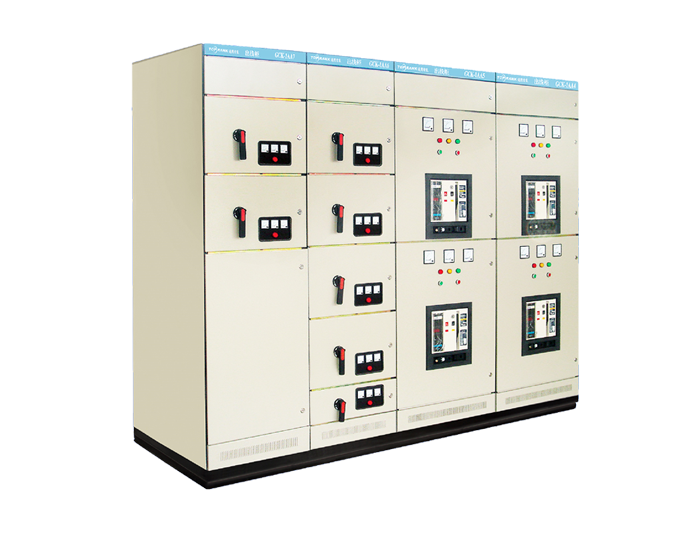

GCK低壓抽出式開關柜廣泛應用于發電廠，變電所，廠礦企業和高層建筑的動力配電中心PC和電動機控制中心MCC，作為交流50-60Hz，額定工作電壓為660V及以下，額定電流為4000A及以下的發、供電系統中配電、電動機集中控制，無功補償使用的低壓成套配電裝置。GCK低壓抽出式開關柜在保持了電氣性能高于同類產品的基礎上，增大了容量和機械強度， 并具有結構先進，外型美觀，防護等級高，安全可靠，維護方便等特點；可作為低壓成套開關設備的更新?lián)Q代產品。該產品符合IE439標準、GB7251-87《低壓成套開關設備》國家標準和ZBK36001-89《低壓抽出式成套開關設備》標準。
主要技術參數
額定工作電壓：交流 380V（660V）
額定絕緣電壓：交流 660V（1000V）
額定頻率：50Hz（60Hz）
額定工作電流：水平母線：1250A-4000A；垂直母線：1000A
最大額定短時耐受電流：水平母線：80kA 1S；垂直母線：50kA 1S
最大額定峰值耐受電流：水平母線：170kA；垂直母線：105kA
控制電機最大容量：320KW
抽屜回路最大電流：500A
額定工頻耐受電壓：2500V 1min
防護等級：IP30、IP40
外型尺寸（寬*深*高mm）：600（800、1000）*800（1000）*2200
